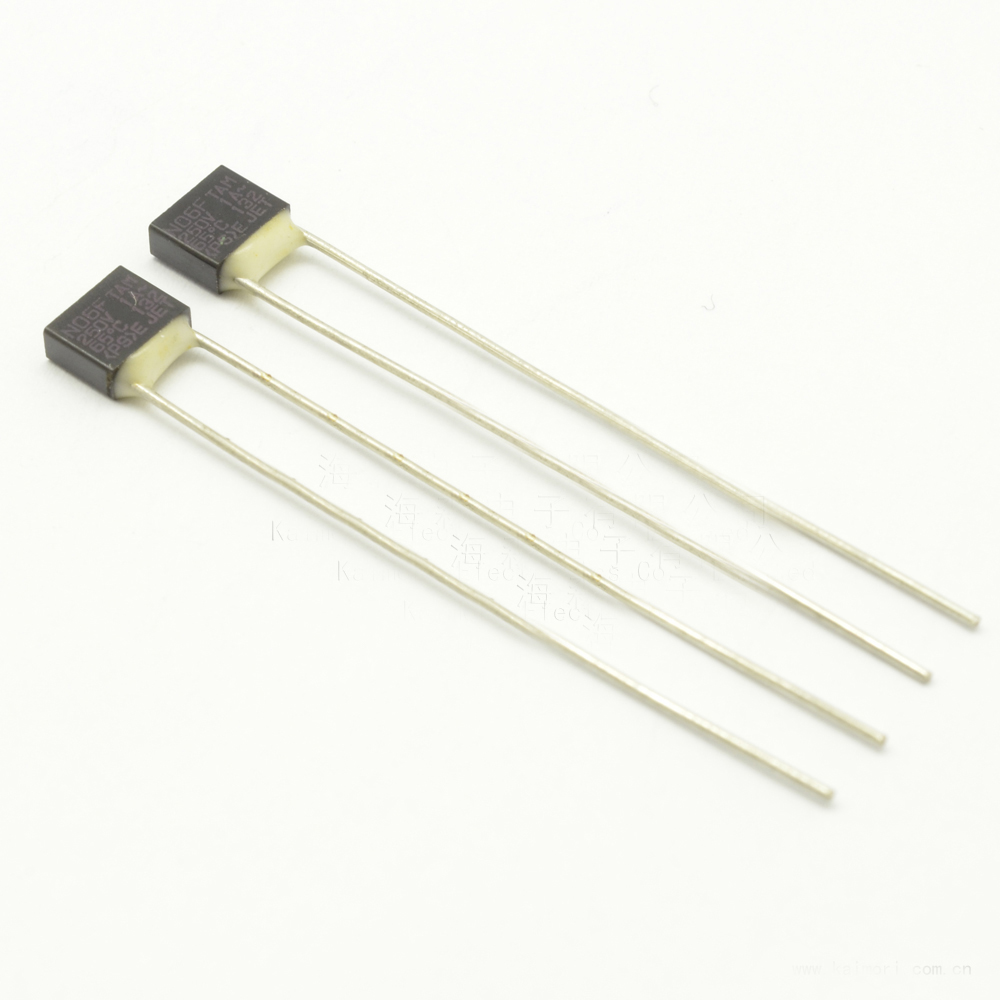

产品特点
- 温度保险丝的熔断温度准确、耐电压高、体积小以及感温性强。
- 属于不可恢复型温度保险丝。温度保险丝溶断后，即使周边温度下降，也不会再导通。
- 使用绝缘外壳。
- 不含铅(Pb)和镉(Cd),并符合RoHS。
- 不含REACH所指定的46类高度关注物质（SVHC）。
产品尺寸
| 导线长度 | 尺寸(mm) | ||||
|---|---|---|---|---|---|
| A | B | C | D | E | |
| 标准N-F | 4.1±0.1 | 5.2±0.1 | 2.0±0.1 | 0.53±0.05 | 36±3.0 |
| 长型N-F(L) | 4.1±0.1 | 5.2±0.1 | 2.0±0.1 | 0.53±0.05 | 68±3.0 |
产品规格
| 型号 |
额定温度 Tf（℃） |
动作温度 （℃） |
额定电流 （A） |
额定电压 (V) |
保持温度 Th（℃） |
最大极限温度 Tm（℃） |
规格 |
|---|---|---|---|---|---|---|---|
| N06F | 65 | 61±3 | 1.0 | AC250 | 50 | 200 | |
| N0F | 76 | 72±3 | 1.0 | AC250 | 50 | 200 | |
| N1F | 86 | 81±2 | 1.0 | AC250 | 60 | 200 | |
| N2F | 102 | 98±3 | 1.0 | AC250 | 75 | 200 | |
| N3F | 115 | 111±2 | 1.0 | AC250 | 95 | 200 | |
| N4F | 127 | 123±2 | 1.0 | AC250 | 105 | 200 | |
| N13F | 133 | 129±3 | 1.0 | AC250 | 105 | 200 | |
| N5F | 136 | 131±2 | 1.0 | AC250 | 100 | 200 | |
| N6F | 139 | 134±2 | 1.0 | AC250 | 110 | 200 | |
| N7F | 145 | 140±2 | 1.0 | AC250 | 125 | 200 |
