S.W.C Thermal Cutoff SW-5 Series Specification
额定温度
Model | Tf | Cutoff Temperature | Th | Tm | K-mark | UL | VDE | PSE | CCC |
---|---|---|---|---|---|---|---|---|---|
SW-502T | 72℃ | 72℃ +0℃, -4℃ | 52℃ | 52℃ | ● | □ | □ | □ | |
SW-505T | 77℃ | 77℃ +0℃, -4℃ | 57℃ | 160℃ | ● | □ | □ | □ | |
SW-509T | 84℃ | 84℃ +0℃, -5℃ | 64℃ | 180℃ | ● | □ | □ | □ | |
SW-552T | 90℃ | 90℃ +0℃, -4℃ | 70℃ | 180℃ | ● | □ | □ | □ | |
SW-506T | 91℃ | 91℃ +0℃, -4℃ | 91℃ | 180℃ | ● | □ | □ | □ | |
SW-553T | 93℃ | 93℃ +0℃, -5 | 73℃ | 180℃ | ● | □ | □ | □ | |
SW-504T | 98℃ | 98℃ +0℃, -4℃ | 78℃ | 190℃ | ● | □ | □ | □ | |
SW-508T | 100℃ | 100℃ +0℃, -5℃ | 75℃ | 130℃ | □ | □ | □ | □ | |
SW-510T | 109℃ | 109℃ +0℃, -5℃ | 84℃ | 130℃ | □ | □ | □ | □ | |
SW-511T | 121℃ | 121℃ +0℃, -5℃ | 94℃ | 150℃ | □ | □ | □ | □ | |
SW-529T | 128℃ | 128℃ +0℃, -5℃ | 103℃ | 150℃ | □ | □ | □ | □ | |
SW-538T | 144℃ | 144℃ +0℃, -5℃ | 119℃ | 175℃ | □ | □ | □ | ● | □ |
SW-516T | 152℃ | 152℃ +0℃, -4℃ | 127℃ | 175℃ | □ | □ | □ | ● | □ |
SW-520T | 167℃ | 167℃ +0℃, -4℃ | 144℃ | 200℃ | ● | □ | □ | □ | |
SW-518T | 169℃ | 169℃ +0℃, -5℃ | 144℃ | 200℃ | ● | □ | □ | □ | |
SW-527T | 184℃ | 184℃ +0℃, -4℃ | 159℃ | 220℃ | ● | □ | □ | □ | |
SW-522T | 192℃ | 192℃ +0℃, -4℃ | 165℃ | 250℃ | ● | □ | □ | ● | |
SW-525T | 195℃ | 195℃ +0℃, -4℃ | 165℃ | 250℃ | ● | □ | □ | ● | □ |
SW-539T | 216℃ | 216℃ +0℃, -4℃ | 176℃ | 250℃ | □ | □ | □ | ● | □ |
SW-524T | 228℃ | 228℃ +0℃, -4℃ | 187℃ | 300℃ | □ | □ | □ | □ |
□ = Applied
额定参数
- - 额定电压 : 250V, ac
- - 额定电流 : 5A
- - 频率 : 50 or 60Hz
- - 最大容许熔断电流(切断电流) : 250V, ac 7.5A
- - 瞬间过载电流 : dc current pulses, with an amplitude 75 A and a duration of 3 ms with 10 s intervals, are applied for100 successive cycles through the current path.

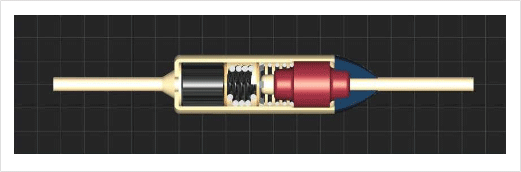

结构

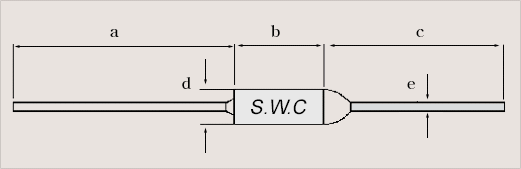

外形
dimension(mm) | a | b | c | d | e |
---|---|---|---|---|---|
long | 35.0 ±3.0 | 7.5 ±0.3 | 40.0±3.0 | 3.0 ±0.05 | 0.6 |
印刷
- 各温度保险丝外壳上印刷如下内容 :
- - 商标 : S.W.C.
- - 产品序号 : SW - 5XXT
- - 额定参数 : 电压(250 V), 电流(5 A), 熔断温度(℃)
